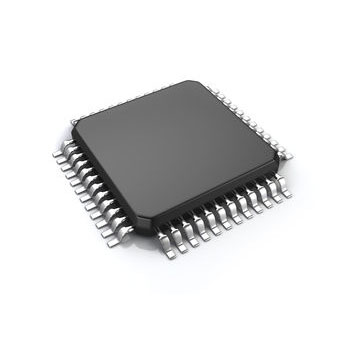

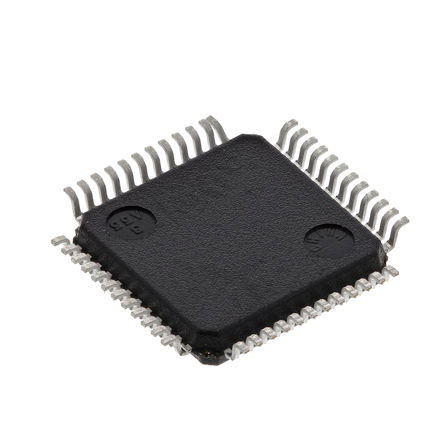

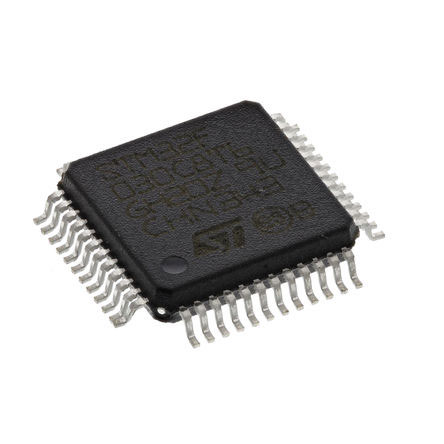

XT-ShenZhen® giver dig information om STM32F030C8T6 mikrocontrolleren, jeg håber det vil hjælpe dig! STM32F030C8T6-mikrocontrolleren er en af STM32F03-serien af mikrocontrollere, STM32F0-serien af mikrocontrollere baseret på STMicroelectronics ARM Cortex-M0, inklusive entry-level ARM Cortex⢠M0 32-bit RISC-produktapplikation, der er egnet til laveffekt-kerne,-er . Hvis du har et behov, inviterer vi dig oprigtigt til at samarbejde med os, vi vil give dig produkter af høj kvalitet og hjem væk fra hjemmet service!
DetTPS54331DRenheden er en 28V, 3A ikke-synkron buck-konverter, der integrerer en lav RDS(on) high-side MOSFET. Den automatiske aktivering af den pulsspringende Eco-mode-funktion aktivererTPS54331DRenhed til at forbedre effektiviteten under lette belastningsforhold. Hertil kommerTPS54331DRenhedens 1µA nedlukningsstrøm gør den nyttig til batteridrevne applikationer.
Eksterne kompensationsberegninger forenkles under strømtilstandskontrol med intern hældningskompensation, samtidig med at antallet af komponenter reduceres, mens det tillader brug af keramiske udgangskondensatorer.
En modstandsdeler programmerer hysteresen af indgangsunderspændingsspærringen. Overspændingstransientbeskyttelseskredsløb begrænser spændingsoverskridelse under opstart og under transiente forhold. Et cyklus-for-cyklus strømgrænseskema, frekvens-foldback og termisk shutdown-funktioner beskytter enheden og belastningen mod overbelastningsforhold.
DetTPS54331DRenheden er tilgængelig i 8-aflednings SOIC- og 8-aflednings SOPowerPAD-pakker, der er internt optimeret til forbedret termisk ydeevne.
DetTPS54331DREnheden er velegnet til forbrugeranvendelser såsom set-top-bokse, CPE-udstyr, LCD-skærme, periferiudstyr og batteriopladere, industrielle og automotive lydstrømforsyninger og 5V, 12V, 24V distribuerede strømsystemer.
⢠3,5 V til 28 indgangsspændingsområde
â¢Justerbar udgangsspænding ned til 0,8Vâ¢
Integreret 80mΩ high-side MOSFET understøtter op til 3A kontinuerlig udgangsstrøm
â¢Høj effektivitet ved lette belastningsforhold ved brug af strømsparetilstand med pulsspring
â¢570 kHz fast koblingsfrekvens
â¢1µA shutdown hvilestrøm (type)
â¢Justerbar langsom start for at begrænse startstrømmen
â¢Programmerbar UVLO-tærskel
â¢Overspændingstransientbeskyttelse
â¢Cyklus-for-cyklus strømgrænse, frekvens foldback og termisk nedlukningsbeskyttelse
â¢Fås i en brugervenlig SOIC8-pakke eller termisk forbedret SOIC8PowerPADâ¢-pakke
â¢Brug TPS54331 til at skabe brugerdefinerede designs med WEBENCH
|
teknisk parameter |
Antal udgangsporte |
1 |
|
Stillegående strøm |
110μA |
|
|
On-off niveau |
570å赫 |
|
|
Indgangsspænding (maks.) |
28V |
|
|
Indgangsspænding (min) |
3,5V |
|
|
Udgangsspænding (maks.) |
25V |
|
|
Udgangsspænding (min) |
800mA 3A |
|
|
Udgangsstrøm |
150â |
|
|
Arbejdstemperatur (maks.) |
-40â |
|
|
Arbejdstemperatur (min) |
8 |
|
|
Antal stifter |
SOIC-8 |
